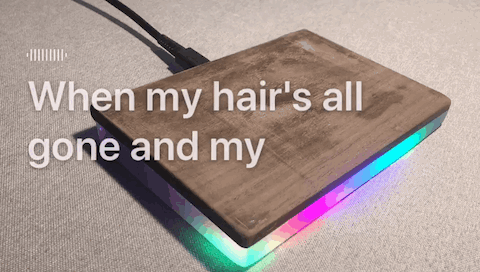

最初的想法是做一个无线充电板，上面是实木，下面是环氧树脂，无线充电的线圈嵌在实木板底下，然后底下粘贴rgb灯条作指示。但由于手工不到家，给实木板挖孔的时候，挖穿了两块板:joy:，加之无线充发热量大，于是就放弃对无线充的改造
使用到的材料：
- 1.环氧树脂A/B胶
- 2.黑胡桃木薄片
- 3.Type-C 母头接口
- 4.Attiny85单片机
- 5.WS2812B全彩灯条（一米144颗灯珠）
- 6.Arduino开发板（给Attiny85烧录用）
- 7.杜邦线若干
软件部分：
- Arduino IDE
把大象装进冰箱，只要三步。而我们的改造步骤也是只要三步：
天才第一步，先让灯亮起来。具体连线过程呢，可参考这个教程。软件方面，选用的是NeoPixel这个库，方便驱动RGB灯珠。在NeoPixel的example里面，附送了很多例子，随便抄一个跑马灯过来就👌

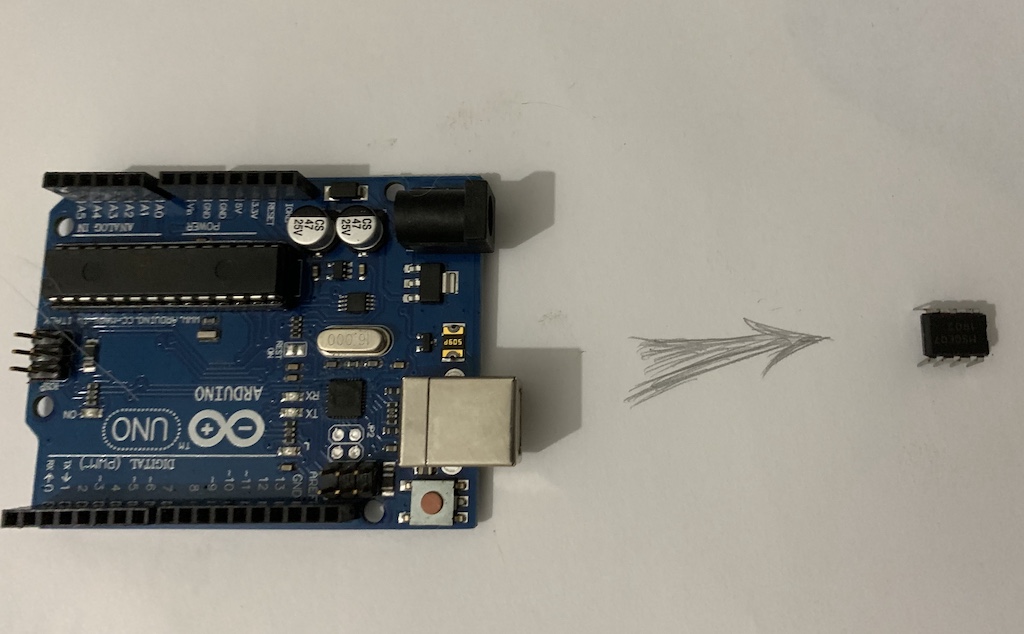

天才第二步，把代码塞进小芯片里面。把Arduino塞进我们的成品是不太可能的了，那有没有办法把它变小呢？办法当然是有的，就是把代码烧录到Attiny85里，具体烧录过程呢，可参考这个教程。其中，记得要改变一下Attiny85的时钟频率，要改成8Mhz的，然后再引导一下，不然不兼容NeoPixel这个库
天才第三步，封装起来。手工粗糙，在下就不表辣~
收获
- 最初的想法是做无线充的，在对无线充改造的过程中，遇到很多坑。举个栗子，想要获取无线充的充电状态，必须从无线充板子上获取充电状态的“信号”。
- 而在单片机开发中，无非分为两种信号，模拟信号和数字信号。
- 模拟信号简单理解为连续的信号，例如人耳听到的声音，有高有低而且连续。而数字信号呢，简单理解为以一定数值为单位的不连续信号，计算机接收声音信号，是根据一定的时间间隔，把接收的声音信号，分成一段一段的信号，每一段都截取对应时间的声音强度，拼接起来就成了连续的声音。这个过程也叫采样，多久时间分一段，这个叫采样频率，频率越高，存储这些信息的空间也就越大
- 一开始把无线充LED状态灯的输出，作为模拟信号的输入，一直在那分析，什么正弦波，余弦波，pwm信号灯。由于LED状态灯使用了pwm脉冲信号做呼吸灯效果，研究了大半天，都无法确定无线充的状态到底是充电，还是在闲置状态。钻牛角不可怕，可怕的是钻一直下去。
- 意识到钻牛角尖了，立马改变方向。我们不是还有个数字信号吗？立马把LED状态灯的输出作为数字信号输入，害，结果一下就出来了。。。
- 单片机的闪存有上限，同一时间只能控制一定数量的RGB灯珠，再多就没有足够内存空间进行存储。不像平常电脑上的软件开发，有足量的内存空间，所以还要时刻注意内存使用，变量的分配
- 相较于使用51、stm32单片机，个人觉得arduino对新手更加友好一些。墙裂推荐佑來老师推出的Arduino教学，对新手超级友好。结合了很多实例，跟着实作的话肯定能学习到很多
